Esquema rueda 60 mm (carga máxima 225 Kg):
Esquema rueda 80 mm (carga máxima 270 Kg):

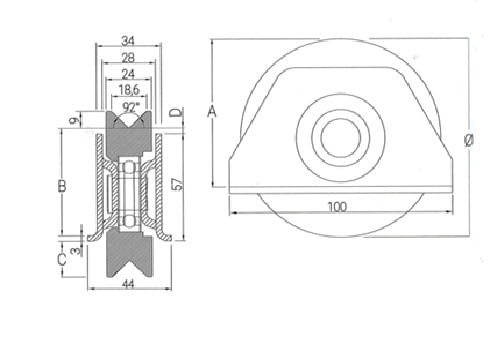

Esquema rueda 90 y 100 mm (carga máxima 270 Kg):
Esquema rueda 120 y 140 mm (carga máxima 270 y 390 Kg respectivamente):
| Ref. | Ø | A | B | C | D | P | Carga máxima por rueda |
|---|---|---|---|---|---|---|---|
| 10106002 | 60 | - | - | - | - | - | 225 Kg |
| 10108002 | 80 | - | - | - | - | - | 270 Kg |
| 10109002 | 90 | 66 | 56,5 | 19 | 2,5 | - | 270 Kg |
| 10110002 | 100 | 71 | 61,5 | 24 | 7,5 | - | 270 Kg |
| 10112002 | 120 | 95 | 86,5 | 19 | 7,5 | 44 | 270 Kg |
| 10114002 | 140 | 106 | 96,5 | 29 | 17,5 | 46 | 390 Kg |
